日本語
Casting Material
現在地: ホームページ » 鋳造材料 » 鉄鋳物
鉄鋳物
一般的な鋳鉄には、ダクタイル鋳鉄、ねずみ鋳鉄、白鋳鉄、可鍛鋳鉄、バーミキュラ黒鉛鋳鉄、および合金鋳鉄が含まれます。
鋳鉄材料は一般的な工業用材料であり、さまざまな分野で広く使用されています。鋳鉄材料は、高強度、良好な耐摩耗性、強い耐食性、良好な熱伝導性という特徴を持っています。
鋳鉄鋳物に関するご要望がございましたら、お気軽にお問い合わせください。Jinhong は最適なソリューションと最高品質のサービスを提供します。
ダクタイル鋳鉄は、総合性能が鋼に近い高強度鋳鉄素材です。その優れた性能に基づいて、複雑な応力がかかり、強度、靱性、耐摩耗性に対する高い要件が要求される部品の鋳造に使用されて成功しています。
多くの産業では、鋳造品に高い強度、可塑性、靱性、耐摩耗性、激しい熱的および機械的衝撃に対する耐性、高温または低温に対する耐性、耐食性、寸法安定性を満たすことが求められています。このような使用条件の変化に対応するため、ダクタイル鋳鉄には幅広い機械的・物理的特性を提供できる材種が数多くあります。
ダクタイル鋳鉄の等級と機械的性質
学年
QT900-2
QT800-2
QT700-2
QT600-3
QT500-7
QT450-10
QT400-15
QT400-18
引張強さσb/MPa
≥900
≧800
≥700
≥600
≥500
≥450
≥400
≥400
降伏強さ σ0.2/MPa
≥600
≥480
≥420
≥370
≥320
≥310
≥250
≥250
伸びδ(%)
≧2
≧2
≧2
≥3
7以上
10以上
≥15
18歳以上
硬度HBS
280-360
245-335
225-305
190-270
170-230
160-210
130-180
130-180

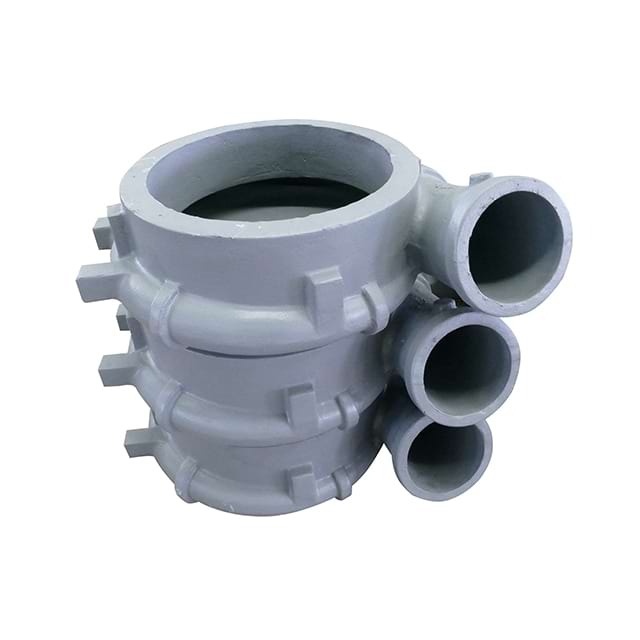

ダクタイル鋳鉄鋳物サンプル

ねずみ鋳鉄は鋳鉄の中で最も広く使用されており、その生産量は鋳鉄全体の80％以上を占めています。ねずみ鋳鉄は、優れた鋳造性と切削性、優れた耐摩耗性を備えています。ラック、ボックスなどの製造に使用されます。ねずみ鋳鉄は、他の鋳鉄に比べて強度、塑性、靭性が低いですが、振動減衰に優れ、ノッチ感度が低く、耐摩耗性が高いです。
さまざまな顧客の要件を満たすために、ねずみ鋳鉄には幅広い機械的および物理的特性を提供できる多くのグレードがあります。
ねずみ鋳鉄の等級と機械的性質
学年
鋳造部厚み/mm
機械的性質
σb/MPa
HBS
HT100
2.5-10
10-20
20-30
30-50
≥130
≥100
90以上
80以上
10-166
93-140
87-131
82-122
HT150
2.5-10
10-20
20-30
30-50
≥175
≥145
≥130
≥120
137-205
119-179
110-166
105-157
HT200
2.5-10
10-20
20-30
30-50
≥220
≥195
≥170
≥160
157-236
148-222
134-200
129-192
HT250
4.0-10
10-20
20-30
30-50
≥270
≥240
≥220
≥200
175-262
164-247
157-236
150-225
HT300
10-20
20-30
30-50
≥290
≥250
≥230
182-272
168-251
161-241
HT350
10-20
20-30
30-50
≥340
≥290
≥260
199-298
182-272
171-257

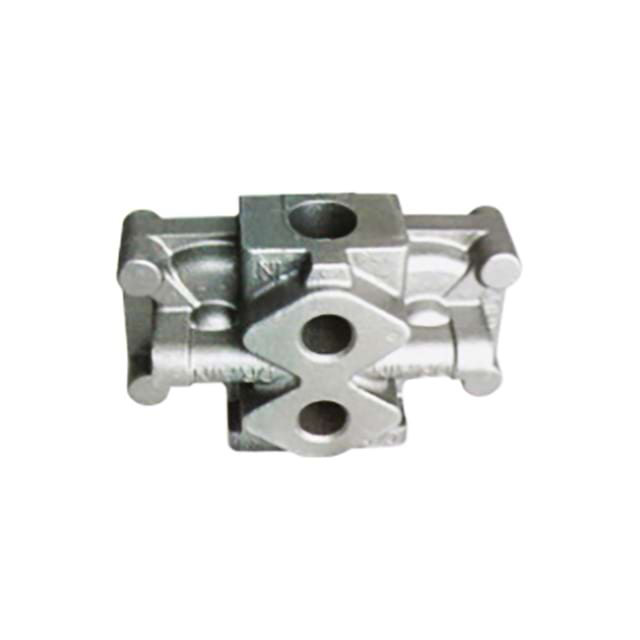

ねずみ鋳鉄鋳物サンプル

Jinhong Shukong Machinery Casting Co., Ltd。鋳造と機械加工を一貫して行う部品メーカーです。数十年の鋳造経験を活かし、お客様に最高のサービスを提供することに尽力しています。

お問い合わせ

電話番号：+86-156-4157-4776
Eメール： info@jhskcasting.com
住所：中国遼寧省丹東市東港大鼓山経済区丹東路9号

クイックリンク

製品カテゴリー

質問する

お問い合わせ
著作権© 2024 Jinhong Shukong Machinery Casting Co., Ltd。無断転載を禁じます。 Sitemap | プライバシーポリシー
